兩線制4～20mA變送器故障分析 |
[ 來源: | 作者:本站 | 發布時間:2019-03-14 | 瀏覽:2542次 ] |

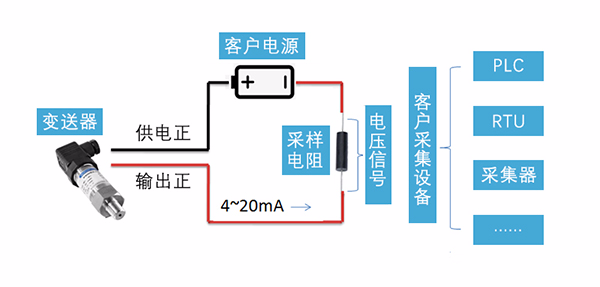

兩線制4～20mA變送器故障分析 下圖是大部分客戶兩線制4～20mA變送器的典型用法。變送器通電正常工作后，通過采集待測壓力將回路電流與壓力成正比輸出4～20mA信號，客戶在回路上串接采樣電阻（典型值100?，250?），電流流經采樣電阻后轉換為電壓信號，供后端采集系統進行使用。通常，采樣電阻會集成在采集設備中。

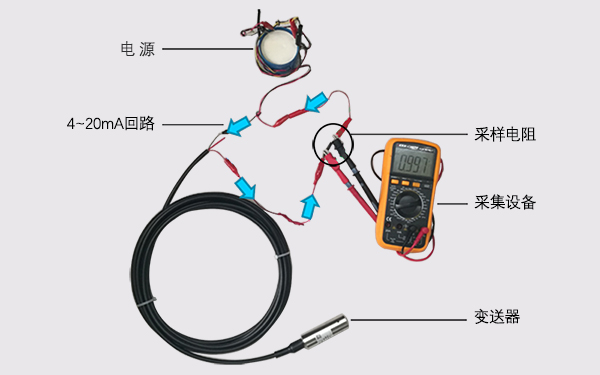

下圖為實際應用模擬圖，藍色箭頭所指為4～20mA電流流向，使用萬用表作為采集設備，采樣電阻250歐，零點電流4mA，采集到的電壓約0.997V（0.004mA×250歐=1V）。
/ 常見故障分析 /
常見故障1：客戶采集不到壓力信號，或者采集值明顯異常； 造成該問題的原因有很多，比如客戶采集設備問題、接線錯誤或產品質量問題等。解決問題首先要保證變送器上電后正常工作； a.檢查接線： 檢查接線是否正確，根據變送器殼體上的標簽或說明書進行接線，我司產品一般紅線是供電正，黃線（藍線）是輸出正。 如果發現線接反了，請不必擔心變送器損壞，常規產品均有防反接設計，重新接線即可。 b.測量電壓：

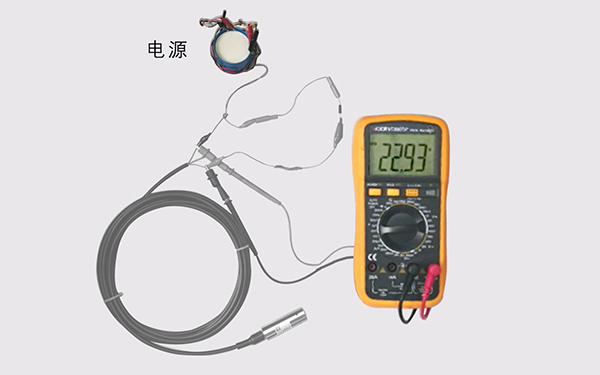

接線檢查無誤后，將萬用表調至電壓檔測量變送器供電正和輸出正之間的電壓值。該電壓值應在變送器供電電壓范圍內，變送器供電電壓可查看產品標簽或使用說明書。
如果量取電壓值不對，需檢查客戶設備是否正常。 c.測量回路電流：

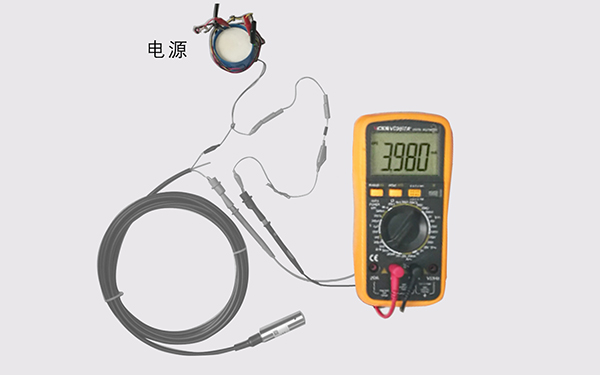

斷開變送器“輸出正”線，將萬用表調至電流檔串聯進電流環回路，測試回路電流值，一般不加壓狀態是4mA左右（表壓型變送器量程下限為0）。

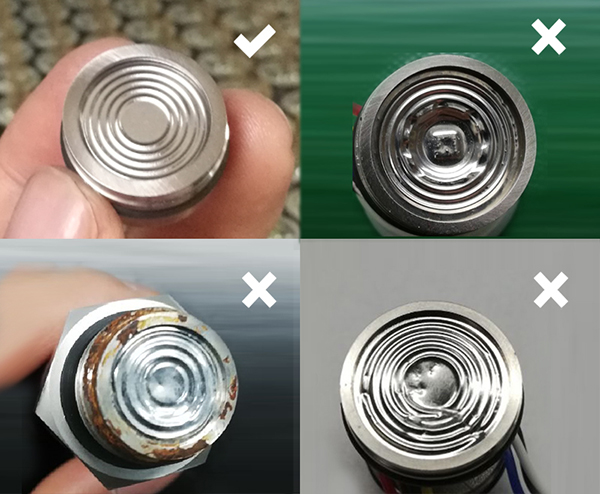

進行上述測試時，注意萬用表電流檔、電壓檔的設置，可參考上面兩張圖萬用表的設置。 經過上述3個步驟，在確保用于測試的萬用表沒問題的前提下，回路電流值仍未在4mA左右（0.5級精度，3.92~4.08mA），則初步可判定為產品故障，可聯系售后部門做進一步分析。 常見故障2：變送器測試不準確、超差、加壓不變化等； （1）建議將產品靜置于空氣中，檢查供電電壓是否正常；將產品放置為垂直方向，測試回路電流4mA是否準確。常規0.5級精度的產品，零點電流值應在3.92～4.08mA之間。 （2）若產品零點電流正常，建議客戶檢查現場設備是否正常、截止閥是否未打開、壓力管道有無堵塞情況等； （3）檢查變送器感壓膜片，是否有損傷，若膜片損傷，只能返廠維修； （4）以上不能解決客戶的問題，可聯系公司售后部門做進一步分析。
|
